Inter-M DPA-600S трансляционный усилитель акустической мощности

В устройстве предусмотрена возможность подключения аккумуляторных батарей напряжением 24 В

Цифровой звуковой усилитель DPA-600S усиливает сигналы линейного уровня звуковой частоты до уровня 70 или 100 В, широко используемых в системах оповещения и трансляции. Кроме того предусмотрен выход для подключения низкоомной нагрузки (8 Ом). Усилитель звуковой мощности Inter-M DPA600S имеет один канал усиления с номинальной выходной мощностью 600 Вт.

Выходные каскады трансляционного усилителя звуковой мощности, в сравнении с аналоговым усилителем, работают в импульсном режиме, что позволяет достичь высокого коэффициента полезного действия, обеспечить высокую надежность при низкой рабочей температуре, небольших габаритах и массе блока. Применение импульсного источника питания (SMPS) позволило сократить размеры и массу усилителя. SMPS имеет более высокий КПД и меньшее тепловыделение по сравнению с обычным трансформатором.

В цифровом звуковом усилителе мощности Интер-М DPA-600S используется светодиодный дисплей для информирования о состоянии и режиме работы усилителя. Вход канала является балансным, что обеспечивает эффективное подавление помех, наводимых на соединительном кабеле. На передней панели цифрового трансляционного усилителя мощности Inter M DPA-600S расположен регулятор уровня входного сигнала, позволяющий избежать искажений, вызванных перегрузкой по входу. Питание усилителя трансляционного осуществляется от сети переменного тока 220...240 В 50 Гц или от внешнего источника постоянного тока 24 В.

Функциональные возможности и особенности цифрового трансляционного акустического усилителя Интер М ДПА-600С

• Усилитель звуковой мощности (класс D) и импульсный блок питания
  Импульсный режим работы усилителя мощности и встроенного блока питания обеспечивает высокий КПД, малую массу и габариты устройства, низкую температуру элементов.
• Высокая выходная мощность
  Номинальная выходная мощность усилителя DPA-600S — 600 Вт.
• Подключение АКБ резервного питания
  В устройстве предусмотрена возможность подключения аккумуляторных батарей напряжением 24 В. В случае пропадания сетевого напряжения, усилитель автоматически переключается на резервное питание.
• Балансные входы
  Балансные схемы на входах устройства обеспечивают эффективное подавление помех, которые наводятся на соединительном кабеле.
• Удаленное управление включением/выключением питания
  При помощи пары сухих контактов, подключаемых к клемме на задней панели, можно удаленно включать/выключать усилитель мощности
• Выбор источника сигнала
  В устройстве имеется два входа для подключения источников аудиосигнала. В обычном режиме усиливается сигнал с входа PGM. При возникновении чрезвычайной ситуации и замыкании соответствующих контактов на задней панели усиливается сигнал с входа PRIORITY.
• Эффективная система защиты
  В новой модели предусмотрена развитая система защиты от превышения напряжения питания, температуры, перегрузок по выходу.

Конструкция цифрового усилителя InterM DPA 600 S

Характерной особенностью модели акустического усилителя Inter-M DPA600S является то, что она выполнена в едином конструктивном стиле: имеет одинаковое расположение и назначение органов управления, индикаторов состояния работы, клеммных колодок. Такой подход облегчает освоение новой модели как для проектировщика системы, так и для наладчика оборудования. Благодаря удачным схемотехническим решениям цифровой трансляционный звуковой усилитель DPA-600S занимает в 19-дюймовом стоечном шкафу всего 2 установочных места. Модель DPA-600S по глубине установки занимает 397 мм.

К основанию корпуса крепятся платы блока питания, усилителя и вентилятор. Индикаторные модули и плата включения питания присоединены винтами к передней корпусной панели, а модуль приоритетного входа — к задней.

Импульсный источник питания, именуемый в англоязычной литературе, как SMPS (Switched-mode power supply), разработан специально для цифрового трансляционного усилителя мощности Интер-М DPA-600S. Он имеет значительно меньшие габариты и массу по сравнению с трансформаторным блоком питания и позволяет усилителю работать как от сети переменного тока напряжением 220 В, так и от источника постоянного тока напряжением 24 В.

Выходной каскад усилителя трансляционного выполнен на полевых МОП-транзисторах IRFB5620 фирмы International Rectifier, одного из крупнейших производителей качественных радиоэлектронных компонентов. На четырёх таких транзисторах в усилителе построено два каскада, включенных по мостовой схеме.

Благодаря функционированию усилительного модуля в режиме класса D и применению импульсного источника питания коэффициент полезного действия DPA-1200S достигает 83,6%, а DPA-300S—87 %. Такие показатели свидетельствуют о высокой эффективности работы устройств. Для сравнения, DPA-130DC выдает в нагрузку 81% подведенной энергии, DPA-4300M — 75%. Это преимущество наиболее значимо по сравнению с модельным рядом аналоговых усилителей.

Номинальная выходная мощность DPA-600S составляет 600 Вт. На сегодняшний день значение 600 Вт является средним среди трансляционных усилителей Inter-M.

Инженеры компании Inter-M нашли оригинальное конструкторское решение, благодаря которому повысились показатели отношения сигнал/шум (более 103 дБ) и частотного диапазона (50 Гц…20 кГц). У DPA-130DC/230DC, к примеру, эти величины составляют 100 дБ и 65 Гц…20 кГц соответственно.

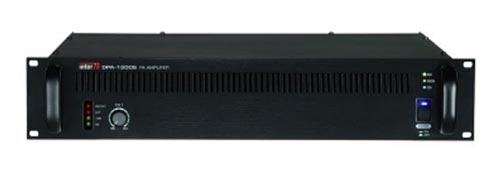

На лицевой панели усилителей расположены светодиодные индикаторы для отображения параметров работы, кнопка включения питания, регулятор громкости и вентиляционные отверстия, обеспечивающие доступ воздуха для работы системы охлаждения.

Inter-M DPA-600 S трансляционный акустический усилитель имеет совершенную защиту от короткого замыкания на выходе, перегрузок по превышению напряжения питания, температуры. При появлении любых типов перегрузок активируется режим защиты и загорается индикатор PROTECT.

Цифровой усилитель мощности снабжен несколькими светодиодными индикаторами для контроля за текущим состоянием: уровень выходного сигнала (SIGNAL,-10 dB, CLIP), срабатывание защиты (PROTECT), используемый источник питания - 220 В (AC), дежурный режим (ST-BY), используемый источник питания - 24 В (DC), активный режим (POWER LED).

Трансляционный усилитель акустической мощности InterM DPA 600 S получает основное питание от сети переменного тока напряжением 220 В, а резервное — от источника постоянного тока напряжением 24 В. Для подключения источника резервного питания используется клеммная колодка.

Источник сигнала линейного уровня подключается к балансному входу при помощи трехконтактных клеммников. Усилитель звуковой мощности обеспечивает преобразование симметричного сигнала в несимметричный. Балансная схема на входе устройства эффективно выделяет полезную составляющую и подавляет синфазные помехи, наводимые в кабеле.

В нормальном режиме работы устройство усиливает сигнал со входа PGM. При возникновении экстренной ситуации и замыкании соответствующих управляющих контактов модуль усиливает сигнал со входа PRIORITY. Громкость по входу PGM изменяется регулятором, расположенным на лицевой панели, по входу PRIORITY – соответствующим потенциометром на задней. Регуляторы воздействуют исключительно на уровень громкости своего канала.

При помощи пары сухих контактов, подключаемых к клемме AC POWER REMOTE, можно удаленно управлять включением питания усилителя мощности. Данная функция используется в системах оповещения и трансляции, в которых отсутствует блок распределения питания (PD-659, PD-6359), в частности, в стойках с оборудованием от разных производителей. Управление питанием в подобных системах зачастую реализуется посредством замыкания/размыкания управляющих контактов. Выходы трансляционного усилителя мощности Inter-M DPA600S оборудованы разъёмами с винтовыми клеммами.

Цифровой трансляционный звуковой усилитель комплектуются кронштейнами крепления к задней панели для дополнительной фиксации усилителя в стойке с оборудованием и защиты выпирающих частей от механического повреждения при транспортировке.

Технические характеристики усилителя DPA-600S
