PicoCell усилители сотового сигнала PicoCell 900/2000 репитеры связи стандартов GSM

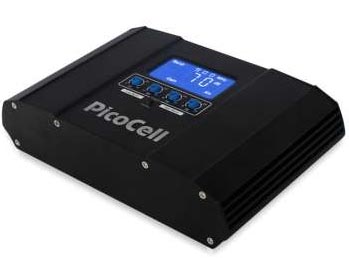

GSM усилитель PicoCell E900/2000 SX23

Зона обслуживания до 1200 м2, одновременно может обслуживать до 50 абонентов

GSM усилитель PicoCell E900/2000 SX23

Репитер PICOCELL 900/2000 SX23 предназначен для усиления радиосигналов сетей сотовой связи стандартов GSM, LTE,UMTS и обеспечивает высокоскоростную передачу данных. Устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера Picocell 900/2000 SX23 исключает наличие «мертвых» зон внутри помещений площадью до 1000 м², где уровень сигнала недостаточен для уверенной работы сотовых телефонов и цифровых устройств.

Репитер Пикоселл 900/2000 SX23 предназначен для решения проблем некачественной связи внутри помещений в сотовых сетях EGSM900 и 3G (UMTS 2000). Репитер (усилитель) является комплектующим изделием для построения ретрансляционных систем сотовой связи. Репитер Пикоселл 900/2000SX23 с мощностью 23 dBm, усилением до 78 дБ, площадь покрытия до 1500 кв.м. Актуален для обеспечения голосовой связью и беспроводным высокоскоростным 3G интернетом в зависимости от частот оператора. Для удобства настройки и контроля параметров репитер имеет LCD дисплей.

Репитер – это ультралинейное устройство, предназначенное для компенсации затухания сигналов между телефоном и базовой станцией (некое подобие бинокля, одна половина которого наведена на базовую станцию, а другая на абонентов). При правильной настройке репитера базовая станция не «замечает» его наличия в системе, но абоненты, попадающие в зону действия репитера, становятся «ближе».

Принцип работы репитера Picocell 900/2000SX23

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера PICOCELL 900/2000SX23

Наружная антенна устанавливается на мачте, на крыше или на стене зда- ния в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режиме. антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к антенне на расстояние менее одного-двух метров.

Репитер PicoCell 900/2000SX23 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10°С до +55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера PicoCell 900/2000 SX23 используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные возможности репитера PICOCELL 900/2000 SX23

  • Усиливает сигнал 3G всех операторов во всех диапазонах
  • Зона обслуживания до 1200 м2
  • Одновременно может обслуживать до 50 абонентов
  • Идеальное решение для одновременного усиления голосовой связи и 3G интернета
  • Снижает электромагнитное излучение сотовых телефонов
  • Увеличивает продолжительность работы сотовых телефонов между зарядками

Технические характеристики усилителя Picocell 900/2000 SX23

Модель Пикоселл 900/2000 SX23
Тип ретранслятора широкополосный EGSM900/20003G
Место установки в помещении
Рабочий диапазон частот UpLink 880-915 / 1920-1980 МГц
Рабочий диапазон частот DownLink 925-960 / 2110-2170 МГц
КСВ не более 2
Коэффициент усиления UpLink 70±2 дБ
Коэффициент усиления DownLink 75±2 дБ
Максимальная выходная мощность UpLink 17±2 дБм
Максимальная выходная мощность DownLink 23±2 дБм
Регулировка усиления 31дБ с шагом 1 дБ
Коэффициент шума не более 8 дБ
Максимально допустимый уровень входного сигнала -10 дБм
Неравномерность АЧХ ±4 / ±5
Питание AC 100-240V 50/60Hz / DC 12V 5A
Потребляемая мощность не более 40 Вт
Диапазон рабочих температур -10…+55°С
ВЧ разъем N-female (розетка)
Степень защиты IP40
Габаритные размеры 310х205х85 мм
Вес 3.0 кг

Комплектность поставки ретранслятора Пикоселл 900/2000SX23

  • Ретранслятор Picocell 900/2000SX23
  • Адаптер питания
Запросить цену и наличие
