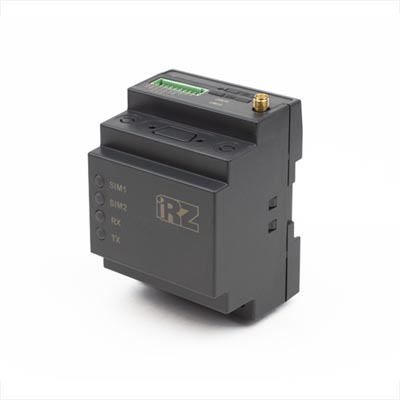

Радиомодем iRZ ATM-31.A

две SIM-карты для резервирования услуг, предоставляемых операторами связи, удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector

Беспроводные 3G/GSM/GPRS-модемы ATM 31.A обеспечивают передачу данных в сетях 3G или GPRS по стеку протоколов TCP/IP. Модемы iRZ ATM-31.A автоматически подключаются к сети и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модемы iRZ ATM31.A отслеживают состояние GPRS-соединения и в случае его потери самостоятельно восстанавливают соединение.

Беспроводной модем иРЗ ATM-31.A обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Устройство иРЗ ATM31.A может одновременно работать в качестве «Клиента» и в качестве «Сервера». В качестве «Клиента» модем iRZ ATM 31.A подключается к серверу сбора данных и передает ему информацию с внешнего устройства. В качестве «Сервера» модем ATM-31.A, наоборот, сам ожидает входящее подключение удалённого клиента (например, с компьютера диспетчера) на заданный порт. Устройство поддерживает передачу данных по CSD (по голосовому каналу). Если в настройках выбран соответствующий параметр, то передача данных по CSD доступна в любой момент времени работы устройства. Режим CSD считается доминантным: если звонок поступает во время передачи данных по GPRS, GPRS-соединение разрывается и устанавливается режим CSD. После завершения передачи данных по CSD модем iRZ ATM 31.A возвращается к тому действию, которое выполнялось до перехода в режим CSD.

иРЗ ATM31.A — специальный модем для подключения к беспроводной сети промышленного оборудования, различной торговой и сервисной электроники. Благодаря обширным возможностям конфигурирования и программирования устройства, иРЗ ATM-31.A может передавать показания с различных датчиков, контроллеров и измерительных приборов, а также удаленно управлять автоматизированными механическими, электронными и информационными системами. С равным успехом модем может быть установлен в платежный терминал, банкомат или вендинговый аппарат, подключен к системе наружного видеонаблюдения или интегрирован в заводскую систему управления наполнением бункера сыпучих материалов.

В основу модема iRZ ATM31.A бы¬ли положены две «старые» модели – iRZ ATM2-232 и iRZ ATM2-485, но с рядом важных усовершенствований. Во первых, новая модель оснащена сразу двумя интерфейсами – RS 232 и RS 485, через которые к модему можно подключить электро-, тепло-, водо- и газосчетчики, вычислители, сумматоры и другие внешние устройства. Во вторых, увеличилось количество интерфейсов GPIO: iRZ ATM31 содержит восемь GPIO, тогда как предыдущие модели имели по три аналогичных интерфейса. Через GPIO к модему подключаются простые устройства с двумя возможными состояниями, «включено» и «выключено»: это пожаро-охранные датчики и разного рода исполнительные механизмы (сирены, реле, электрозадвижки, электромеханические замки). Модем контролирует текущее состояние этих устройств, изменяя его при необходимости.

Первичная настройка модема производится с помощью разъема Micro-USB (кабель USB в комплект поставки не входит). Для управления модемами iRZ ATM31.A и группами модемов со схожими параметрами доступно специальное приложение ATM Control SE, позволяющее удаленно конфигурировать устройства, назначать параметры промышленных портов и контролировать процесс передачи данных. iRZ ATM-31.A способен работать в режиме «клиента» и «сервера», причем как раздельно, так и одновременно: часть подключений устройства может работать в режиме «клиент», часть — в режиме «сервер». Всего доступно до 5 независимых подключений, каждому из которых могут быть назначены права управления и получения данных с определенных портов устройства.

ATM 31.A способен работать в сетях сотовой связи второго и треть¬его поколений. Здесь следует сказать, что данная версия беспроводного GSM/GPRS-модема явилась логическим продолжением модема iRZ ATM21, который осуществлял обмен данными только по 2G-технологии. Учитывая повсеместное распространение 3G-сетей и необходимость повышения скорости передачи данных, специалисты компании использовали в iRZ ATM31 3G-модуль. Таким образом, модем iRZ ATM31 может работать как в 2G-, так и в 3G-сетях, что расширяет географию применения устройства и делает его доступным для большего количества клиентов. Отдельно хотелось бы коснуться вопроса электропитания. Беспроводной модем иРЗ ATM 31.A, как и предыдущая версия iRZ ATM21, выпускается в двух исполнениях. Модель без встроенного блока питания, рассчитанная на работу от сети переменного тока 220 В, получила название iRZ ATM31.А. Кроме нее выпускается модель iRZ ATM31.B со встроенным блоком питания. Благодаря двум вариантам заказчик может подобрать модем в соответствии со своими потребностями. Монтаж модема очень прост – на корпусе имеется крепление на DIN-рейку, позволяющее установить ATM-31.A без дополнительных приспособлений, с помощью простого защелкивания. Диапазон рабочих температур модема: от –40 до +70 °C.

Серия модемов iRZ ATM 31.A отличается от предшественников расширенным диапазоном рабочих стандартов связи. ATM31.A принимает и передает данные как в режиме GSM (900 и 1800 МГц), так и 3G (900 и 2100 МГц). Поскольку использование одного канала связи считается недостаточно надежным для решения ряда ответственных производственных задач, на иРЗ ATM31.A установлено два лотка для SIM-карт. Два слота позволяют создать дополнительный канал связи: в случае, если сигнал одного оператора пропадет, модем автоматически переключится на вторую SIM-карту и продолжит передавать данные. Подбор подходящих операторов сотовой связи происходит с учетом зоны покрытия в той или иной местности и качества сигнала тех или иных операторов в регионе эксплуатации. Модем совместим со всеми крупнейшими российскими поставщиками услуг мобильной связи.

Для работы с беспроводным модемом иРЗ ATM-31.A компания «iRZ Электроника» предоставляет ряд бесплатных программных продуктов, с помощью которых выполняется тонкая настройка модема и реализуется управление подключенными внешними устройствами. Программы снабжены дружественным, интуитивно понятным интерфейсом и могут быть установлены на любой персональный компьютер с операционной системой семейства Windows (Microsoft Windows Server, XP, Vista, 7, 8, 10). Охарактеризуем подробнее данные программные решения. Программа ATM Control SE предназначена для локальной настройки и обновления встроенного программного обеспечения (прошивки) модема iRZ ATM31.A, а также более ранней модели – iRZ ATM21. Взаимодействие между программой и устройством осуществляется через USB-кабель. iRZ Collector состоит из серверного и диспетчерского ПО. С его помощью создается законченная среда передачи данных и управления внешними устройствами по GSM/GPRS-связи. - Серверное ПО iRZ Collector устанавливается на сервер сбора данных и служит прослойкой между модемами и сторонней программой по опросу устройств. Именно через эту прослойку осуществляется обмен данными между модемом и программой по опросу устройств. - Диспетчерское ПО iRZ Collector работает в связке с серверным ПО iRZ Collector и позволяет удаленно управлять всеми модемами системы. Бесплатный облачный сервис iRZ Bridge предоставляет клиентам возможность организовать беспроводные каналы связи между промышленными объектами и диспетчерским пунктом без использования собственного серверного оборудования.

iRZ ATM-31.A не имеет встроенной или комплектной антенны, поэтому для его успешного функционирования требуется подключение внешней антенны к разъему SMA-female. При подборе антенны необходимо учесть ряд характеристик, таких как коэффициент усиления антенны, необходимость настройки по направлению вышки оператора, поддержка требуемых стандартов связи. Обратите внимание, что для коммутации различного оборудования с антеннами могут понадобиться дополнительные переходники и пигтейлы. Отличие модели ATM 31.A от ATM31.B заключается в способах питания модема. У ATM31.A отсутствует встроенный блок питания: напряжение 7–40В подается на соответствующие контакты разрывного коннектора. Корпус модема легко устанавливается на DIN-рейку с помощью предусмотренных производителем направляющим.

Перед выпуском любого беспроводного устройства компания «iRZ Электроника» проводит его обязательную сертификацию и всестороннее тестирование (механические, климатические и температурные испытания). В том числе проверяется взаимодействие новой модели с внешними устройствами и оборудованием разных производителей. Согласно результатам тестирования, модем иРЗ ATM 31.A поддерживает работу: - с электросчетчиками «Меркурий 230», «Миртек 1 РУ», «Миртек 3 РУ», ПСЧ-3А.06, ПСЧ-3ТА.07, ПСЧ-4ТМ.05М, СЭТ-4ТМ.02М, «Энергомера СЕ 303», «Нева МТ 313», «Вектор 3 АRT2», «Вектор 100», «Вектор 300», ЦЭ 2727А Е4ОР, ЦЭ 2726А Е4ОР; - с теплосчетчиками «Теплоком ВКТ7», «Логика СПТ942», «Логика СПТ943», «Логика СПТ961», «Промприбор ТМК-Н120» и «Промприбор ТМК-Н130», «Взлет ТСРВ 033», «Взлет ТСР 024 М», «Эльф 04», «Карат 307», «Термотроник ТВ7», «ТБН Энергосервис КМ 5».

Функциональные свойства радиомодема ATM-31.A

• прозрачный режим TCP/IP-to-COM
• возможность одновременной работы с 5-ю соединениями
• возможность одновременной работы в режимах «клиент» и «сервер»
• возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
• возможность работы с резервным IP-адресом сервера или резервным сервером
• возможность резервной работы через CSD
• две SIM-карты для резервирования услуг, предоставляемых операторами связи
• 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F)
• отправка SMS-сообщения на заданный номер при потере соединения с сервером
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
• Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
• интерфейсы RS485 и RS232, 3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования
• управление внешними входами/выходами по SMS-командам или через Интернет
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
• простота настройки множества модемов со сходными параметрами через программу ATM Control SE
• поддержка работы со специализированным серверным программным обеспечением iRZ Collector
• удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
• устойчивость к сбоям при обновлении встроенного программного обеспечения
• корпус с креплением на DIN-рейку

Технические характеристики модема iRZ ATM 31.A

Комплектность поставки модемного устройства иРЗ ATM-31.A

• Модем iRZ ATM31.A
• Клеммник
• Инструкция
