IRZ TC 65i-485GI модуль GSM стандарта

встроенный сторожевой таймер в управляющем микроконтроллере, прочный и легкий алюминиевый корпус

Радиотерминал TC65i-485GI — конструктивно законченный GSM модем, предназначенный для приема и передачи данных, текстовых сообщений и факсов. Отлично приспособлен для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения и сигнализирования. Наряду с этим, модем оснащен интеллектуальным сторожевым таймером.

Цифровой приемопередатчик IRZ TC65i-485 GI собран на основе GSM модуля Cinterion TC65i. Управление осуществляется стандартными AT-командами. Радиомодем ИРЗ ТЦ65и-485ГИ приема/передачи данных оборудован светодиодами, позволяющими отслеживать статус соединения.

Терминал IRZ TC 65 i-485 GI предназначен для обмена данными по сети сотовой связи GSM 850/900/1800/1900 MГц. Промышленное устройство IRZ TC 65i485GI обеспечивает передачу данных по каналу GPRS со скоростью до 85,6 кбит/с на приеме и до 42,8 кбит/с на передаче, через CSD со скоростью до 14,4 кбит/с, а также при помощи SMS-сообщений.

Функциональные возможности беспроводного терминала IRZ TC 65i-485 GI

• отслеживание и индикация аварийных ситуаций;
• набор вариантов перезапуска;
• отслеживание зависания;
• спящий режим.

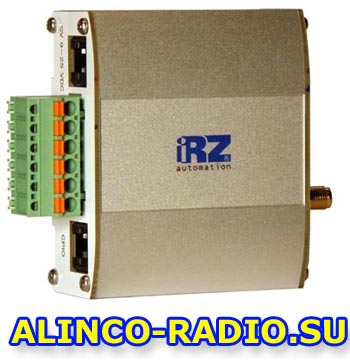

Приемо-передающее устройство IRZ TC 65i-485GI представляет собой компактный приемопередатчик, выполненный в прочном и лёгком алюминиевом корпусе. В радиомодуле ИРЗ ТЦ65и-485ГИ используется разъём для подключения питания и к управляющему устройству, протокол обмена RS485. Для индикации режима работы или возникновения аварийной ситуации используются два светодиода.

В устройстве дистанционного сбора/передачи информации предусмотрено несколько вариантов сторожевых таймеров:

• встроенный сторожевой таймер в управляющем микроконтроллере. Проверка на зависание ПО самого микроконтроллера. Всегда включена, отключить нельзя;
• периодическая проверка управляющим микроконтроллером на зависание GSM модуля (java-приложения). Интервал может быть задан пользователем в диапазоне от 1 до 255 минут с шагом 1 минута. Принцип его работы состоит в следующем: управляющий микроконтроллер периодически на второй ком-порт модуля (UART1) подает команду “at” (скорость 115200, 8-N-1), и ждет ответа: “at”, потом “OK”. Также после каждой команды должно быть \r=CR \n=LF. То есть ответ должен быть аналогичен ответу модуля без java-приложения, с включенным эхом. В случае неполучения ответа GSM модуль перезапускается, питание модуля отключается. Активировать или отключить данную функцию можно в “режиме меню”. По умолчанию данная функция выключена. Примечание: java-приложение может забирать этот ком-порт, что будет приводить к постоянным перезагрузкам модуля (при активированной этой функции).
• безусловный перезапуск GSM модуля IRZ TC 65 i-485 GI через заданный пользователем интервал времени. По умолчанию данная функция выключена. Интервал времени можно задать от 1 часа до 255 с шагом 1 час. Принцип его работы состоит в следующем: управляющий микроконтроллер через заданный интервал времени перезапускает GSM модуль, питание модуля отключается. Управление данной функцией осуществляется в “режиме меню”.

Режим меню предназначен для изменения параметров промышленного модемного устройства TC65i-485GI и просмотра статистики. В режиме меню питание GSM модуля отключается, после выхода происходит автоматический запуск. Перейти в режим меню можно из рабочего режима. Перед началом подключите модем к компьютеру (скорость 115200 бит/сек, 8-N-1), подайте питание на модем, запустите Hyper Terminal или аналогичную программу для общения с модемом. Достав SIM-лоток (нажав на кнопку извлечения SIM-лотка), модем перейдет в режим меню.

Главной особенностью этого российского индустриального радиотерминала IRZ TC 65i485GI является наличие помехоустойчивого интерфейса RS-485 (передача данных производится по витой паре).

Радиомодем IRZ TC 65i-485 GI GSM стандарта отлично подойдет для решения различных задач M2M - телеметрии, дистанционном управлении, беспроводном сборе данных с датчиков и др. Кроме всего вышеперечисленного его отличает более низкая цена по сравнению с аналогами, имеющимися на рынке.

Технические характеристики цифрового радиотерминала IRZ TC65i-485 GI

Комплектация GSM радиомодуля IRZ TC65i-485 GI

• Беспроводной радиомодем TC65i-485GI
• Руководство по эксплуатации
• Заводская коробка
