Беспроводной модем iRZ ES90U

Отслеживание статуса соединения и отображения возникновения аварии, наличие одного коммуникационного порта USB 2.0

ИРЗ ES 90 U — модемное устройство, предназначенный для высокоскоростного приема и передачи данных по GSM каналу (3G). Радиотерминал IRZ ES90U отлично приспособлен как для обеспечения мобильного доступа в Интернет, так и для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения, управления и сигнализирования.

3G устройство IRZ ES90 U оснащено набором сторожевых таймеров. Управление осуществляется стандартными AT-командами. Для отслеживания статуса соединения и отображения возникновения аварии цифровой 3G радиомодем IRZ ES 90U оборудован светодиодными индикаторами.

Особенностями беспроводных терминалов iRZ ES90U являются поддержка высокоскоростного протокола 3G, активно внедряемого операторами мобильной связи, и наличие одного коммуникационного порта USB 2.0. Управление осуществляется стандартными AT-командами.

Функциональные особенности модели ИРЗ ES 90 U

• отслеживание и индикация аварийных ситуаций;
• отслеживание зависания;
• набор вариантов перезапуска;
• спящий режим.

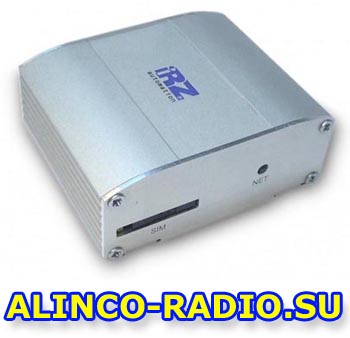

Приемо-передающее устройство GSM стандарта ES 90U представляет собой компактное устройство, выполненное в прочном и лёгком алюминиевом корпусе. Индустриальный модуль IRZ ES90 U оборудован тремя видами разъёмов подключения:

• Разъём RJ11 для подключения питания. Используется для подключения питания и перезагрузки модуля.
• Разъём USB тип B для подключения коммуникационного кабеля. Интерфейс также используется для подключения интерфейса USB 2.0 к управляющему устройству.

Подключение и настройка радиомодема iRZ ES90U

Область применения терминала IRZ ES 90U можно разделить на две условных части: подключение к персональному компьютеру для выхода в интернет и промышленное использование. Перед подачей питания необходимо установить SIM-карту в модем. Затем подключить GSM антенну к антенному разъёму и коммутирующий кабель (USB). После подать питание на модем через разъём RJ11. После подачи питания управляющий микроконтроллер анализирует наличие сим-лотка, после чего переходит в рабочий режим: проверяет входное напряжение, коммутирует выводы UART GSM модуля на внешний разъём USB, включает GSM модуль. Далее происходит регистрация, частое мигание светодиодного индикатора “Статус”. После завершения регистрации индикатор мигает реже. В данном режиме миганием управляет GSM модуль.

Подключение и настройка радиопередатчика GSM стандарта IRZ ES90U для выхода в интернет c персонального компьютера осуществляется как стандартного модема. В случае использования USB-интерфейса необходимо установить драйвер. Для промышленных приложений управление модемным устройством 3G ИРЗ ЕС90У осуществляется стандартными AT-командами.

Резюме

Компактный корпус и невысокая цена беспроводного приемопередатчика IRZ ES 90U позволит ему стать лучшим предложением для высокоскоростного доступа в интернет по технологии 3G. Поддержка 3G позволяет получать и передавать мультимедийные файлы, сообщения электронной почты с вложениями и обеспечивает доступ в Интернет с большей скоростью и надежностью: максимальная скорость передачи данных по 3G-каналу может достигать 2 mbps.

Технические характеристики радиотерминала IRZ ES 90 U

Комплектация GSM модуля ИРЗ ES 90 U

• GSM модем ES 90U
• Этикетка
• Заводская коробка
