Спектр 48 MSK OEM модуль

Модуль "Спектр 48 MSK OEM" представляет собой "встраиваемую" версию модема "Спектр 48M SK". Для модуля "СПЕКТР 48MSK OEM" подходят те же версии встроенного ПО, что и для "полноценной" версии модема.

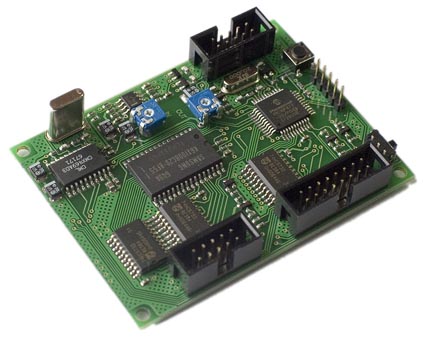

Выпускается встраиваемое исполнение модема "Спектр 48 MSK" в виде печатной платы для установки в аппаратуру пользователя - модуль "Спектр 48MSK OEM".

Радиомодем Спектр-48 MSK OEM может применяться в составе различных систем удаленного сбора данных, дистанционного управления объектами и профессиональной радиосвязи при построении различных сетей обмена данными.

Модем Спектр 48MSK OEM подключается к внешней "голосовой" радиостанции любого частотного диапазона и мощности и обеспечивает передачу данных по "голосовым" радиоканалам со скоростью от 1200 до 4800 бод в полудуплексном режиме. Дальность связи таким образом определяется параметрами внешней радиостанции и антеннами и может достигать несколько десятков километров.

Устройство Спектр 48 МСК OEM имеет встроенный телеметрический модуль (3 аналоговых входа - восьмиразрядный АЦП, 8 логических входов и 8 логических выходов), что позволяет использовать его при построении систем беспроводного сбора информации, удаленного управления и т.д. Логика работы модуля может изменяться по согласованию с заказчиком.

Спектр48 MSK OEM радиомодем питается от источника постоянного напряжения +(8...32)В при потреблении тока около 40 мА. Можно питать модем как от отдельного источника питания, так и от радиостанции, с которой он работает.

Параметры, необходимые для конфигурации радиомодема - скорость обмена в эфире, параметры и состав пакетов данных, включение/выключение помехоустойчивого кодирования и перемежения, установки последовательного порта, адресация, режимы работы радиомодема и другие установки - задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и хранятся в энергонезависимой памяти радиомодема. Для программирования можно пользоваться любой терминальной программой для персонального компьютера.

Для подключения к радиостанции используются аналоговые сигналы AUDIO_IN, AUDIO_OUT, и сигнал переключения станции в режим "Передеча" PTT. Дальность связи определяется характеристиками применяемых радиостанций и антенн и может быть увеличена благодаря возможности работы радиомодема в режиме ретранслятора.

Обмен данными с источником/получателем информации осуществляется по последовательному порту RS-232 с аппаратным (отключаемым) управлением потоком данных (линии CTS и RTS). Входные/выходные потоки буферизируются (общий размер буфера - 32 К).

Отличия от "полноценной" версии модема:

• для питания требуется стабилизированное напряжение +5В +/-5%
• отсутствуют встроенные преобразователи уровней интерфейса RS-232 (входные и выходные сигналы с уровнями +5В КМОП)
• отсутствуют телеметрические входы и выходы

Технические характеристики Spektr 48 MSK OEM
