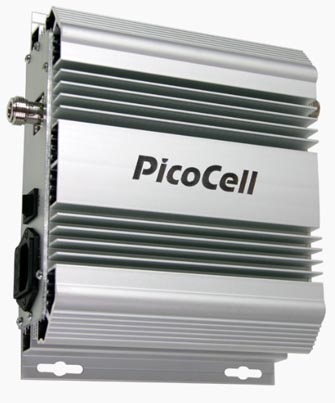

Picocell 2500 BST линейный усилитель

Picocell 2500 BST линейный усилитель

Бустер PICOCELL 2500 BST предназначен для дополнительного усиления сигнала и увеличения общей мощности системы усиления сотовой связи на базе селективных или широкополосных репитеров стандарта 4G (LTE). Бустер Picocell 2500 BST не является самостоятельным блоком, работает как модуль расширения для репитера. Применяется для построения крупных распределенных систем, масштабирования существующих, поднятия уровня сигнала в условиях слабого приема.

Линейный усилитель Пикоселл 2500 BST мощностью 1000 мВт, КУ=30, с площадью покрытия до 2000 кв.м. Устанавливается только после репитера Picocell 2500 для расширения зоны покрытия внутри помещения. В системе может использоваться один репитер и несколько линейных усилителей для покрытия больших площадей. Расчеты и практика показывают, что в больших офисных зданиях лучше поставить репитер, например, Picocell 2500 SXA и один или несколько линейных усилителей, чем один мощный репитер Picocell 2500 SXP. Применяется для работы в помещениях с большой площадью таких, как холлы, магазины, офисы, загордоные дома, бары и рестораны.

Репитер Пикоселл 2500BST является комплектующим изделием для построения ретрансляционных систем сотовой связи. Линейный усилитель предназначен для расширения зоны покрытия сотовым сигналом внутри помещений. Устанавливается последовательно после репитера PicoCell 2000. Мощность 33±2 dBm, усиление 40 дб, площадь покрытия до 2500 кв.м. Линейный усилитель Picocell 2500BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров LTE2500. Применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

Принцип работы усилителя PICOCELL 2500BST

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера PicoCell 2500BST

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер PicoCell 2500 BST рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные возможности репитера PICOCELL 2500 BST

  • Линейный усилитель Picocell 2500 BST предназначендлярасширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров PicoCell 2000
  • Простое и экономичное решение для распределенных систем
  • Автоматическая ручная регулировка усиления канала DownLink системы
  • Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны пр.

Технические характеристики усилителя Пикоселл 2500 BST

Модель Пикоселл 2500BST
Тип ретранслятора Линейный усилитель
Место установки в помещении
Рабочий диапазон частот UpLink 2500-2570 МГц
Рабочий диапазон частот DownLink 2620-2690 МГц
КСВ не хуже 2
Коэффициент усиления UpLink 25±2 дБ
Коэффициент усиления DownLink 30±2 дБ
Максимальная выходная мощность UpLink -5±2 дБм
Максимальная выходная мощность DownLink 30±2 дБм
Регулировка усиления ручная 18 дБ с шагом 2 дБ
Коэффициент шума не более 5 дБ
Максимально допустимый уровень входного сигнала -30 дБм (UL) / 0 дБм (DL)
Неравномерность АЧХ не более 6 дБ
Питание AC: 90-265В, 50 Гц
Потребляемая мощность не более 25 Вт
Диапазон рабочих температур -10…+55°С
ВЧ разъем N-female (розетка)
Степень защиты IP40
Габаритные размеры 190х200х70 мм
Вес 1.5 кг

Комплектность поставки ретранслятора Picocell 2500BST

  • Линейный усилитель PICOCELL 2500BST
  • Сетевой адаптер питания
  • Комплект крепежа к стене
  • Руководство по эксплуатации
Запросить цену и наличие
