Двухдиапазонный бустер PicoCell E900/1800 BST (цифровой)

Автоматическая и ручная регулировка усиления канала DownLink системы

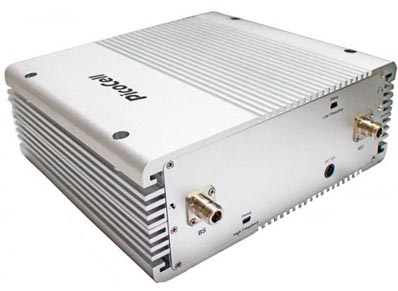

Двухдиапазонный бустер PicoCell E900/1800 BST (цифровой)

Линейный усилитель PICOCELL E900/1800 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров Picocell E900/1800. Применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

Репитер (Линейный усилитель) Picocell E900/1800 BST c расширенным диапазоном GSM900/EGSM900/UMTS900 изготовлен на базе цифровых репитеров и предназначен для расширения зоны покрытия сотовым сигналом внутри помещений. Устанавливается последовательно после репитера PicoCell. Мощность 1000 мВт, усиление 35 дб, площадь покрытия до 2000 кв.м.

Усилитель Пикоселл E900/1800 BST является комплектующим изделием для построения ретрансляционных систем сотовой связи. Репитер (Линейный усилитель) Пикоселл E900/1800BST c расширенным диапазоном GSM900/EGSM900/UMTS900 изготовлен на базе цифровых репитеров и предназначен для расширения зоны покрытия сотовым сигналом внутри помещений.

Двухдиапазонный бустер Picocell E900/1800BST используется для расширения зоны покрытия репитеров GSM сотовых операторов, работающих диапазонах GSM-900 и GSM-1800 в удаленных помещениях. Эта модель является универсальным решением для распределенных систем усиления голосовой связи. PICOCELL E900/1800BST обладает системой ручной и автоматической регулировки усиления, низкими показателями шума и энергопотребления и степенью защиты IP65.

Принцип работы усилителя PicoCell E900/1800BST

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера PicoCell E900/1800 BST

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер PICOCELL E900/1800 BST рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные возможности репитера Picocell E900/1800 BST

  • Простое и экономичное решение для распределенных систем
  • Расширенный диапазон (EGSM900+GSM900+UMTS900+LTE1800)
  • Автоматическая и ручная регулировка усиления канала DownLink системы
  • Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны и пр.

Технические характеристики усилителя Пикоселл E900/1800 BST

Модель Пикоселл E900/1800BST
Тип ретранслятора Линейный усилитель
Место установки в помещении
Рабочий диапазон частот UpLink 890-915 1710-1785 МГц
Рабочий диапазон частот DownLink 935-960 1805-1880 МГц
КСВ не хуже 2
Коэффициент усиления UpLink 30±2 дБ
Коэффициент усиления DownLink 35±2 дБ
Максимальная выходная мощность UpLink 0±2 дБм
Максимальная выходная мощность DownLink 30±2 дБм
Диапазон автоматической регулировки мощности ручная 31 с шагом 1 дБ
Максимально допустимый уровень входного сигнала 0 дБм (UL) / 10 дБм (DL)
Неравномерность АЧХ не более 6 дБ (900) / не более 8 (1800)
Питание AC: 90-265V
Потребляемая мощность не более 90 Вт
Диапазон рабочих температур -10…+55°С
ВЧ разъем N-female (розетка)
Степень защиты IP65
Габаритные размеры 490х380х230мм
Вес 15 кг

Комплектность поставки ретранслятора Picocell E900/1800BST

  • Линейный усилитель PICOCELL E900/1800BST
  • Сетевой адаптер питания
  • Комплект крепежа к стене
  • Руководство по эксплуатации
