Двухдиапазонный линейный усилитель Picocell 900/1800 BST

Автоматическая и ручная регулировка усиления канала DownLink системы

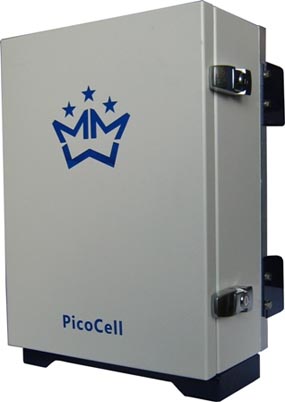

Двухдиапазонный линейный усилитель Picocell 900/1800 BST

Двухдиапазонный усилитель PICOCELL 900/1800 BST является дополнительным усилительным устройством, предназначенным для установки в составе ретрансляторной системы внутри помещений, где уровень сигнала или усиление недостаточны для уверенной работы абонентских телефонов. Как правило, основной ретранслятор располагается как можно ближе к наружной антенне и обслуживает близко расположенные к нему зоны. Часть выходного сигнала основного ретранслятора подается на магистральный кабель для обслуживания удаленных зон здания через усилитель Picocell 900/1800 BST.

Линейный усилитель Пикоселл 900/1800 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров Picocell 900/1800. Применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

Пикоселл 900/1800BST данная модель, как и другие усилители, предназначена для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров Picocell 900/1800. Применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

Мультидиапазонный бустер Picocell 900/1800BST предназначен для расширения зон покрытия внутри помещений. Работает в двух стандартах GSM 900 и 1800. Репитер PICOCELL 900/1800BST устаналивается последовательно после Picocell 900/1800 SXA или после Picocell 900 SXL + Picocell 1800 SXL, объединенных комбайнером.

Принцип работы усилителя PicoCell 900/1800BST

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера PicoCell 900/1800 BST

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер PICOCELL 900/1800 BST рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные возможности репитера Picocell 900/1800 BST

  • Простое и экономичное решение для распределенных систем
  • Автоматическая и ручная регулировка усиления канала DownLink системы
  • Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны и пр.

Технические характеристики усилителя Пикоселл 900/1800 BST

Модель Пикоселл 900/1800BST
Тип ретранслятора Линейный усилитель
Место установки в помещении
Рабочий диапазон частот UpLink 890-915 1710-1785 МГц
Рабочий диапазон частот DownLink 935-960 1805-1880 МГц
КСВ не хуже 2
Коэффициент усиления UpLink 40±2 дБ
Коэффициент усиления DownLink 45±2 дБ
Максимальная выходная мощность UpLink 0±2 дБм
Максимальная выходная мощность DownLink 33±2 дБм
Диапазон автоматической регулировки мощности ручная 31 с шагом 1 дБ
Максимально допустимый уровень входного сигнала 0 дБм (UL) / 10 дБм (DL)
Неравномерность АЧХ не более 6 дБ (900) / не более 8 (1800)
Питание AC: 90-265V
Потребляемая мощность не более 90 Вт
Диапазон рабочих температур -10…+55°С
ВЧ разъем N-female (розетка)
Степень защиты IP65
Габаритные размеры 490х380х230мм
Вес 15 кг

Комплектность поставки ретранслятора Picocell 900/1800BST

  • Линейный усилитель PICOCELL 900/1800BST
  • Сетевой адаптер питания
  • Комплект крепежа к стене
  • Руководство по эксплуатации
